Строительно-монтажные клеммы СМК
Аналоги строительно-монтажных клемм Wago. Недостатки и преимущества.
В промышленных и бытовых электрической сетях есть много различных способов соединения проводов. Одним из современных способов является использование различных быстрозажимных клемм, которые очень удобны в эксплуатации, максимально облегчают время монтажа не только электрикам на предприятиях, но и при разводке домашней электропроводки. Наибольшую популярность такого типа клемм на рынке электротоваров стали быстрозажимные клеммы немецкого концерна Wago. Известны они как устройства для простого и быстрого монтажа алюминиевых и медных проводов в электрической сети без использования инструментов и вспомогательных материалов. Вообще, идея соединения проводов силой пружины принадлежит именно немецкой компании Wago, являющейся крупным производителем безвинтовых пружинных соединителей и разъемных клемм для качественного соединения разных видов проводов. Изобретя данный вид соединения проводов был получен патент, но за истечением времени и популярности удобства использования такого вида клемм, рынок пародил создание множества подделок по всему миру под известный бренд, по качеству порой не уступающих оригиналу, но значительно ниже по себестоимости.
Компания HeavyPower заявившая о себе Российскому рынку только в начале 2000 годов, в отличии от Wago, очень популярна на Американском рынке, т.к. предлагает клеммы похожие на известный бренд, но имеющие конструктивные отличия. Одно время продукцию бренда можно было встретить в магазинах торговой сети известного ритейлера. Сегодня интересы компании на российском рынке представляет компания ООО "ЭКТ"
Надежность контакта клемм обеспечивается плоско-пружинным зажимом, который прижимает токоведущую жилу к луженой медной электролитной рейке не повреждает её и обеспечивает максимальный контакт по всей площади, удержание жилы и низкое сопротивление.
Для изготовления корпусов клемм в качестве изоляционных диэлектрических материалов применяют полиамид или сочетание с поликарбонатом, которые имеют следующие достоинства:
- Не поддерживают горение и обладают свойством самозатухания UL 94V-0;
- Рабочие температуры от -400 до 1050С;
- Прозрачный корпус для визуального контроля подключения.
Рабочие токи до 41А, напряжение до 1000В, сечение проводов до 6 мм2
Все серии клемм HeavyPower изготовлены для использования с медными проводниками, но если вы собираетесь использовать их с алюминиевыми проводами, то нужно приобрести клеммник без пасты и отдельно купить пасту, которую нужно ввести в отверстие для алюминиевой жилы.

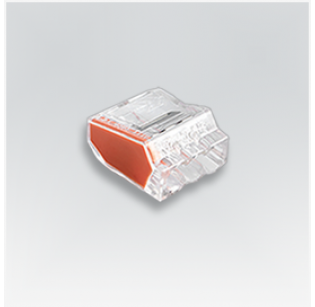

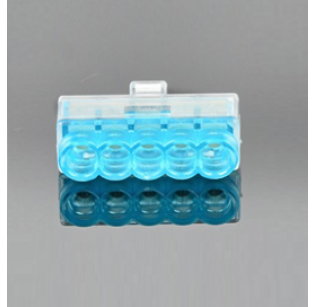

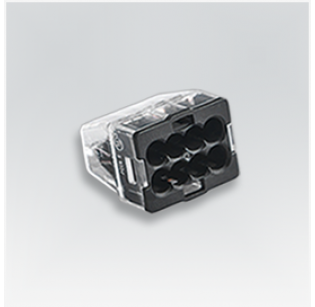

Серия Push-in wire PC25x
Это бюджетный вариант соединительных клемм, имеющих обозначение «PC25X» и имеющий схожесть с серией Wago 2273. Такой вид служит для одноразового неразъемного соединения жил. Рычажка для отсоединения провода в этой конструкции нет, жила фиксируется в корпусе внутренним пружинным замком. Он закусывает жилу и не позволяет ей выйти обратно. В случае повторного использования клеммы производитель рекомендует использовать провода большего сечения. IEC: 24A, 450В, 1,0 - 2,5 мм2Количество соединяемых проводов: 2, 3, 4, 5, 8.

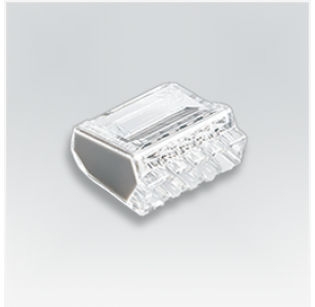

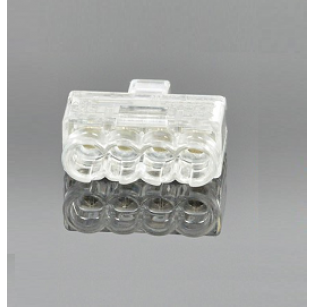

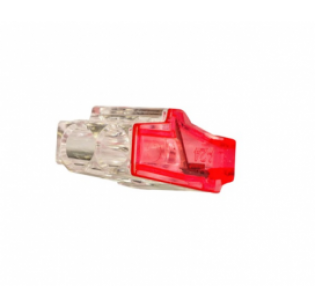

Серия mini Push-in wire PC21x

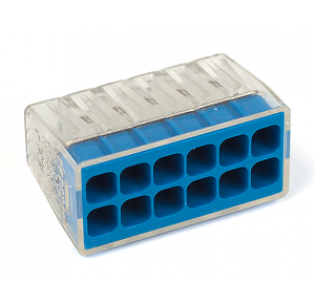

Вариант быстрозажимных клемм по габаритным размерам меньше на 20% по сравнению с серией PC25X, что еще больше дает им шанс на использование в ограниченных пространствах. IEC: 24A, 450В, 0,5 - 2,5 мм2. UL: 600В, 22-12AWG. Количество соединяемых проводов: 2, 3, 4, 5, 6, 12.

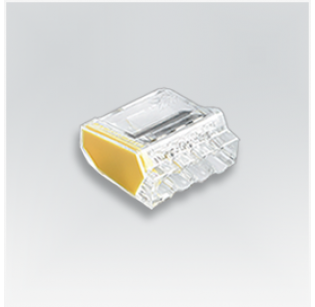

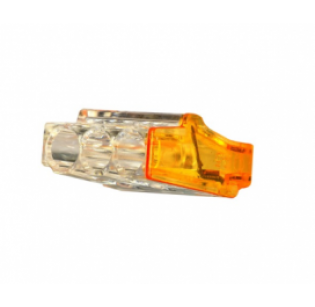

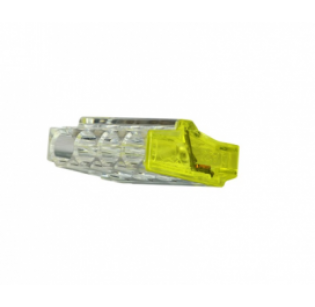

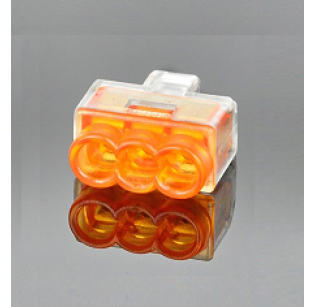

Серия Unik Pro Push-in wire PC35x
Быстрозажимные соединительные клеммы с обозначением «PC35X». В конструкции клеммы предусмотрена закаленная вставка из нержавеющей стали обеспечивающая жесткую фиксацию проводов и минимум усилий для инсталяции, а две пружины обеспечивают более надежное сцепление с проводом, повышая стабильность проводимости. IEC: 24A, 450В, 0,5 - 2,5 мм2. UL: 600В, 22-12AWG. Количество соединяемых проводов: 2, 3, 4, 5, 6, 8.

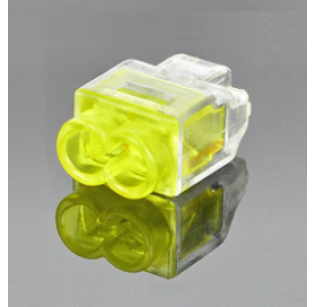

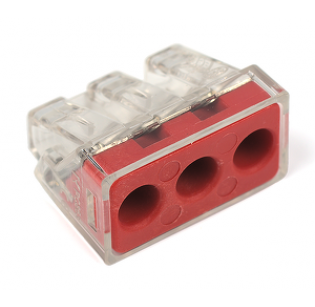

Серия Push-in wire PC863
Быстрозажимные соединительные клеммы на 6 мм2 с обозначением «PC863». Яркий пример альтернативы-аналога клемм wago-773-173 . IEC: 41A, 450В, 2,5 - 6,0 мм2.

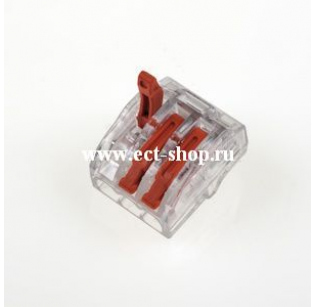

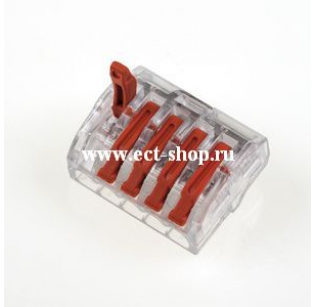

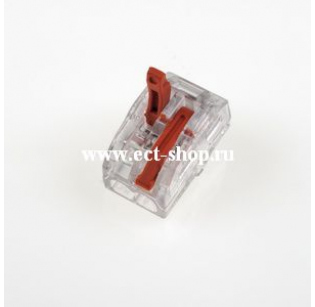

Быстрозажимные клеммы серии РС62Х с рычажками.
Отличия от оригинала в прозрачности корпуса и материале изготовления. IEC: 32A, 450В, 0,5 - 4,0 мм2. UL: 600В, 28-12AWG. Количество соединяемых проводов: 2, 3, 5. Аналоги Wago 222-412, FJ-402, plc-smk-412, SQ0527-0001, Wago 222-413, FJ-403, plc-smk-413, SQ0527-0002, Wago 222-415, FJ-405, plc-smk-415, SQ0527-0003. Будьте внимательны! Большинство китайских производителей указывает рабочий ток до 24А.

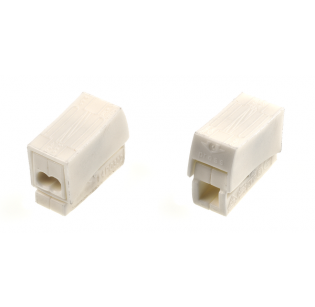

Клеммы для использования в освещении ( подключения светильников).
PC301 - однополюсный ( аналог серии Wago 224-111 ), PC302 - двухполюсный ( аналог серии Wago 224-112). IEC: 24A, 450В. UL: 600В, Т110.
