Инструмент для обжима наконечников

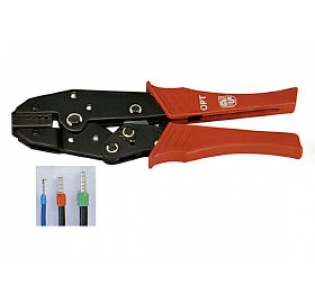

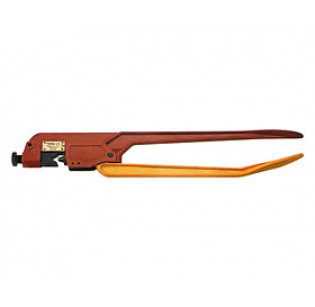

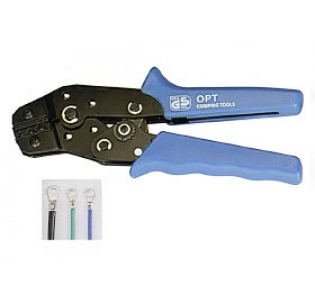

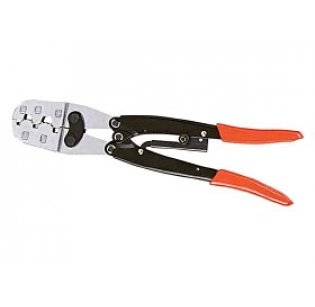

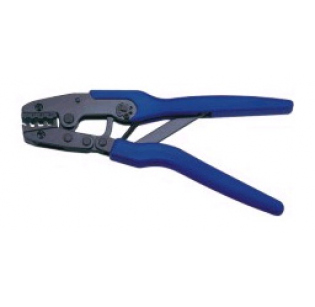

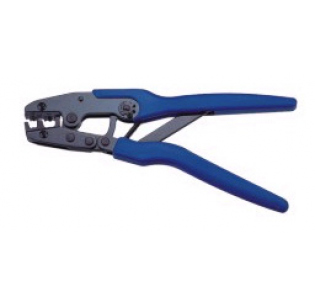

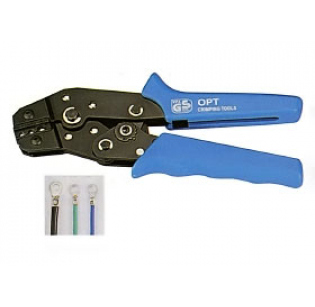

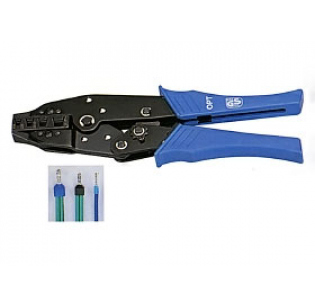

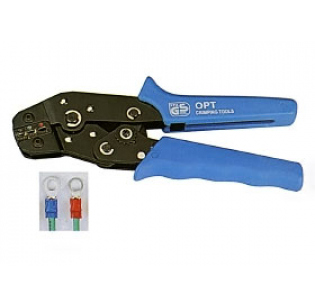

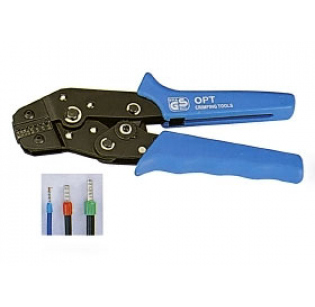

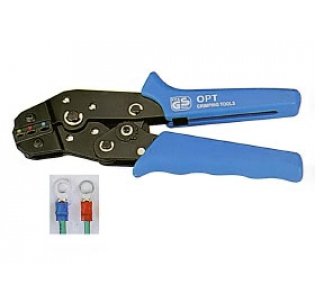

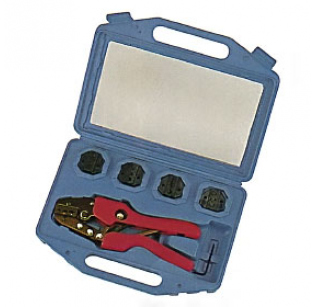

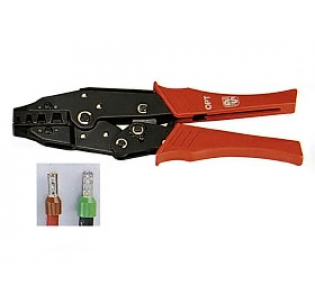

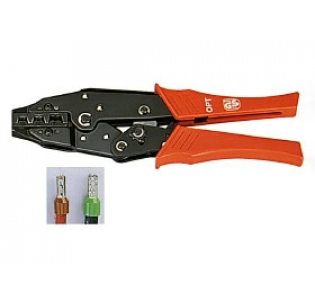

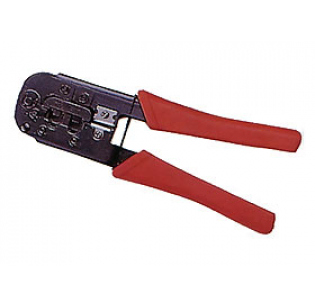

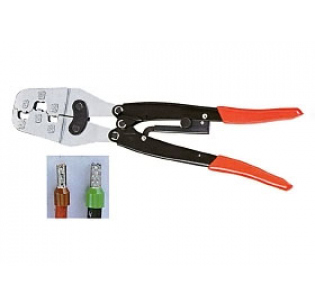

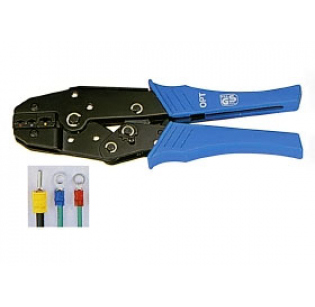

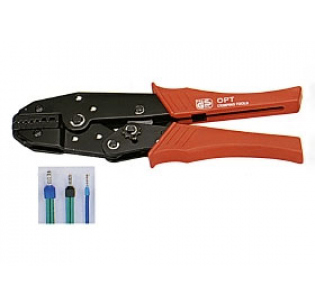

Пресс-клещи (кримперы) для изолированных и неизолированных наконечников


В наличии 18 шт.
3 573.57 ₽
В наличии 16 шт.
4 740.93 ₽
В наличии 3 шт.
6 730.23 ₽
В наличии 24 шт.
3 573.57 ₽
В наличии 24 шт.
3 811.81 ₽
В наличии 2 шт.
1 352.93 ₽
В наличии 9 шт.
2 954.59 ₽
В наличии 2 шт.
11 867.86 ₽
В наличии 2 шт.
11 867.86 ₽
В наличии 2 шт.
6 019.46 ₽
В наличии 1 шт.
1 284.10 ₽
В наличии 2 шт.
1 189.76 ₽
В наличии 2 шт.
1 284.10 ₽
В наличии 8 шт.
1 284.10 ₽
В наличии 25 шт.
757.36 ₽
В наличии 19 шт.
1 795.12 ₽
В наличии 30 шт.
1 572.37 ₽
В наличии 11 шт.
1 572.37 ₽
В наличии 26 шт.
1 703.41 ₽
В наличии 16 шт.
1 703.41 ₽
В наличии 37 шт.
1 284.10 ₽
В наличии 10 шт.
1 375.84 ₽
В наличии 8 шт.
1 375.84 ₽
В наличии 34 шт.
1 375.84 ₽
В наличии 16 шт.
1 375.84 ₽

Обжим наконечников. Цели, необходимые детали и инструменты

Для подключения к сети или соединения между собой различных электромеханических и электронных приборов принято использовать многожильные провода разного сечения.

Для надёжного работоспособного контакта принято применять клеммы и разъёмы, однако, от качества соединения этих деталей с кабелем нередко зависит продолжительность и исправность работы оборудования.

Причины применения наконечников разных видов

Нередко, при закреплении клемм на подготовленной, то есть зачищенной части провода, винтом тонкие медные жилки, практически всегда, пережимаются и отламываются, нарушая тем самым диаметр соединения и уменьшая количество контактов. Подобный зажим провода нельзя считать надёжным и качественным, так как, при нарушении целостности в таком соединении, провод может начать искрить и оплавляться.

Для создания исправного и долговечного зажима необходимо применять опрессовку наконечниками. В этом случае, провод обжимается гильзой наконечника, которая кроме сохранности контакта позволяет увеличить его площадь, да и жилки кабеля невозможно пережать, так как гильза служит им защитой.

Так как провода имеют разное сечение, то и наконечники выпускаются разного диаметра и отличающиеся цветом деталей.

Проводные или кабельные наконечники различаются:

по материалу изготовления, а именно, они могут быть:

  • алюминиевыми, применяемые в соединения под опрессовкой;
  • изготовленными из лужённой или стандартной меди, используемые под пайку или обжим;
  • комбинированными, где медной является контактная лапка, а трубка производиться из алюминия.

По способу монтажа, то есть:

  • опрессовкой специальными матрицами;
  • пайкой лужёных и медных наконечников;
  • болтами со срывными головками (используются универсальные элементы);
  • сваркой.

Оптимальный способ создания надёжного соединения

Обжим или опрессовка считается самым эффективным способом подготовки провода, не требующий затрат электроэнергии или других ресурсов и проводимый с помощью специальных инструментов – опрессовочных клещей.

Инструмент для обжима электрических проводов может быть:

  • ручным;
  • механическим;
  • с использованием гидравлического привода.

Впрочем, последний, чаще применяется при опрессовке кабелей довольно больших сечений.

Пресс – клещи или обжимка для наконечников электрического кабеля состоит:

  • из пуансона, который является подвижным элементом и выполняет сдавливание гильзы;
  • неподвижной матрицы, с её помощью видоизменяется наконечник.

Диаметром гильзы определяется выбор матриц и пуансонов, потому, в различных модификациях опрессовочных клещей, данные части либо варьируют регулировкой, либо меняют. Самой простой моделью считается инструмент для обжима наконечников проводов, имеющий так называемые «фигурные губки».

Обжим наконечников проводов инструмент для достижения нужного результата должен использоваться с оптимальными усилиями, иначе, при слабом сжатии жилы будут недостаточно соприкасаться, а при чрезмерном – может повредиться гильза.

Правильная регулировка или замена пуансонов и матрицы, определяемая размерами рабочей зоны позволяют добротно выполнить опрессовку наконечников и создать надёжное соединение.
