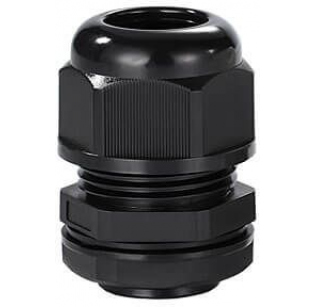

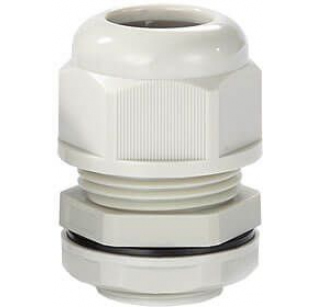

Кабельные вводы

Cable gland — кабельный (герметичный) сальник для ввода кабеля либо трубы при трубной разводке, а также фиксации проводов в стационарном оборудовании. Деталь используют в монтажных шкафах, распределительных коробках, передвижных устройствах.

Кабельный сальник предназначается для защиты проводников от механических повреждений, и магистрали — от попадания пыли и влаги в местах ввода кабеля. Еще его называют кабельными вводом и гермовводом. Благодаря модульной конструкции сальника, можно осуществлять ввод кабеля без демонтажа соединителей.

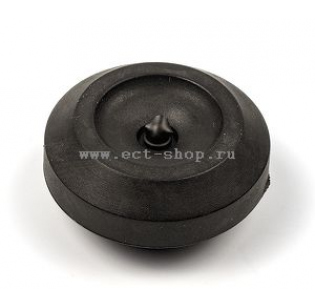

В наличии 6 733 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 5
D.cable max (Кабельные вводы): 10
Резьба: M16
Кол-во кабелей (Кабельные вводы): 1
IP: 67
16.18

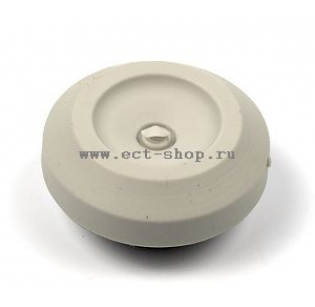

В наличии 14 020 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 5
D.cable max (Кабельные вводы): 10
Резьба: M16
Кол-во кабелей (Кабельные вводы): 1
IP: 67
14.92
В наличии 5 998 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Белый
D.cable min (Кабельные вводы): 5
D.cable max (Кабельные вводы): 10
Резьба: M16
Кол-во кабелей (Кабельные вводы): 1
IP: 67
16.12
В наличии 9 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 6
D.cable max (Кабельные вводы): 13
Резьба: M20
Кол-во кабелей (Кабельные вводы): 1
IP: 67
16.32
В наличии 3 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 8
D.cable max (Кабельные вводы): 17
Резьба: M25
Кол-во кабелей (Кабельные вводы): 1
IP: 67
27.10
В наличии 80 шт.
Темп.диапазон: -50 C ...+125 C
Материал: Резина
Цвет: Белый
D.cable min (Кабельные вводы): 8
D.cable max (Кабельные вводы): 17
Резьба: M25
Кол-во кабелей (Кабельные вводы): 1
IP: 67
27.10
В наличии 5 000 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 4
D.cable max (Кабельные вводы): 7
Резьба: M12
Кол-во кабелей (Кабельные вводы): 1
IP: 67
28.42
В наличии 6 268 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 4
D.cable max (Кабельные вводы): 7
Резьба: M12
Кол-во кабелей (Кабельные вводы): 1
IP: 67
28.42
В наличии 3 253 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 8
D.cable max (Кабельные вводы): 13
Резьба: M20
Кол-во кабелей (Кабельные вводы): 1
IP: 67
28.50
В наличии 105 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 15
D.cable max (Кабельные вводы): 20
Резьба: M32
Кол-во кабелей (Кабельные вводы): 1
IP: 67
58.50
В наличии 5 380 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 15
D.cable max (Кабельные вводы): 20
Резьба: M32
Кол-во кабелей (Кабельные вводы): 1
IP: 67
59.40
В наличии 970 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 15
D.cable max (Кабельные вводы): 20
Резьба: M32
Кол-во кабелей (Кабельные вводы): 1
IP: 67
64.50
В наличии 705 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 7
D.cable max (Кабельные вводы): 10
Резьба: PG11
Кол-во кабелей (Кабельные вводы): 1
IP: 67
28.50
В наличии 2 885 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 7
D.cable max (Кабельные вводы): 10
Резьба: PG11
Кол-во кабелей (Кабельные вводы): 1
IP: 67
28.50
В наличии 1 735 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 10
D.cable max (Кабельные вводы): 14
Резьба: PG16
Кол-во кабелей (Кабельные вводы): 1
IP: 67
36.65
В наличии 700 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 10
D.cable max (Кабельные вводы): 14
Резьба: PG16
Кол-во кабелей (Кабельные вводы): 1
IP: 67
38.05
В наличии 3 850 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 14
D.cable max (Кабельные вводы): 20
Резьба: PG21
Кол-во кабелей (Кабельные вводы): 1
IP: 67
53.15
В наличии 4 000 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 14
D.cable max (Кабельные вводы): 20
Резьба: PG21
Кол-во кабелей (Кабельные вводы): 1
IP: 67
51.52
В наличии 4 880 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 5
D.cable max (Кабельные вводы): 7
Резьба: PG9
Кол-во кабелей (Кабельные вводы): 1
IP: 67
31.58
В наличии 63 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 34
D.cable max (Кабельные вводы): 45
Резьба: M63
Амортизатор (Кабельные вводы): Нет
Угловой (Кабельные вводы): Нет
Кол-во кабелей (Кабельные вводы): 1
IP: 67
1238.46
В наличии 85 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Светло-серый
D.cable min (Кабельные вводы): 34
D.cable max (Кабельные вводы): 45
Резьба: M63
Амортизатор (Кабельные вводы): Нет
Угловой (Кабельные вводы): Нет
Кол-во кабелей (Кабельные вводы): 1
IP: 67
1238.46
В наличии 10 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 26
D.cable max (Кабельные вводы): 35
Резьба: PG36
Амортизатор (Кабельные вводы): Нет
Угловой (Кабельные вводы): Нет
Кол-во кабелей (Кабельные вводы): 1
IP: 67
235.94
В наличии 10 шт.
Темп.диапазон: -30 C ...+100 C
Материал: Резина
Цвет: Черный
D.cable min (Кабельные вводы): 26
D.cable max (Кабельные вводы): 35
Резьба: PG36
Амортизатор (Кабельные вводы): Нет
Угловой (Кабельные вводы): Нет
Кол-во кабелей (Кабельные вводы): 1
IP: 67
352.68
В наличии 402 шт.
Темп.диапазон: -40 C ...+110 C
Материал: Резина
Цвет: Серый
D.cable min (Кабельные вводы): 26
D.cable max (Кабельные вводы): 35
Резьба: PG36
Кол-во кабелей (Кабельные вводы): 1
IP: 67
113.68
В наличии 1 786 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Черный
D.cable min (Кабельные вводы): 6
D.cable max (Кабельные вводы): 10
Резьба: M16
Длина резьбы, мм (Кабельные вводы): 15
Тип корпуса (Кабельные вводы): Разборный
Амортизатор (Кабельные вводы): Нет
Угловой (Кабельные вводы): Нет
Кол-во кабелей (Кабельные вводы): 1
IP: 68
31.68
В наличии 2 000 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Светло-серый
D.cable min (Кабельные вводы): 6
D.cable max (Кабельные вводы): 10
Резьба: M16
Длина резьбы, мм (Кабельные вводы): 15
Тип корпуса (Кабельные вводы): Разборный
Кол-во кабелей (Кабельные вводы): 1
IP: 68
31.68
В наличии 5 000 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Серый
D.cable min (Кабельные вводы): 6
D.cable max (Кабельные вводы): 10
Резьба: M16
Длина резьбы, мм (Кабельные вводы): 10
Тип корпуса (Кабельные вводы): Разборный
Кол-во кабелей (Кабельные вводы): 1
IP: 68
31.68
В наличии 495 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Черный
D.cable min (Кабельные вводы): 7
D.cable max (Кабельные вводы): 11
Резьба: M20
Длина резьбы, мм (Кабельные вводы): 15
Тип корпуса (Кабельные вводы): Разборный
Кол-во кабелей (Кабельные вводы): 1
IP: 68
46.14
В наличии 500 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Светло-серый
D.cable min (Кабельные вводы): 7
D.cable max (Кабельные вводы): 11
Резьба: M20
Длина резьбы, мм (Кабельные вводы): 15
Тип корпуса (Кабельные вводы): Разборный
Кол-во кабелей (Кабельные вводы): 1
IP: 68
46.14
В наличии 4 900 шт.
Темп.диапазон: -40 C ...+100 C
Материал: Нейлон PA66
Цвет: Светло-серый
D.cable min (Кабельные вводы): 9
D.cable max (Кабельные вводы): 14
Резьба: M20
Длина резьбы, мм (Кабельные вводы): 15
Тип корпуса (Кабельные вводы): Разборный
Кол-во кабелей (Кабельные вводы): 1
IP: 68
46.14

Назначение и преимущества

Кабельный сальник обеспечивает герметичность до IP68, устойчивость к вибрациям до IP69K. Это подтверждается испытаниями и соответствующими сертификатами. Гермовводы изготавливают как в стандартном исполнении, так и:

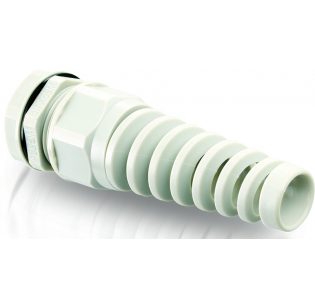

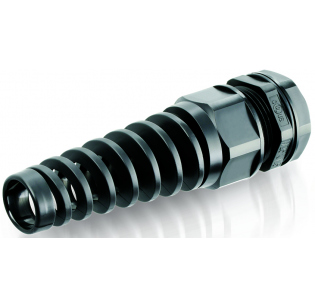

  • с гибким пружинным предохранителем;
  • с угловым исполнением корпуса.

Такие конструкции обеспечивают дополнительную защиту от переламывания кабеля в местах, где обычный сальник не защитит от перегибов.

Гермовводы обладают отличной защитой от воздействий внешней среды и могут применяться в закрытых и открытых помещениях для подвода кабелей.

Сфера применения кабельных сальников

Герметичные сальники используют в различных областях, таких как:

  • электроника;
  • электротехника;
  • приборостроение;
  • машиностроение;
  • производство и монтаж охранных и телекоммуникационных систем.

Маркировка и классификация кабельных сальников

Пластиковые кабельные сальники AVC в соответствии с типом резьбы маркируются следующим образом:

  • M, MGA, MGB — метрическая резьба.
  • PGA, PGB — дюймовая резьба;
  • FGA, FGB — трубная резьба;
  • NPA, NPB — коническая резьба;
  • ST — укороченная резьба.

Применимые суффиксы: M, L, S — модель по соотношению шестигранного ключа корпуса сальника к гайке; P — гибкий пружинный предохранитель (хвостовик); Е — угловое исполнение, ЕMC — ЭМИ исполнение.

Маркировкой G, B, SG, GN обозначают цвет корпуса сальника. AA, FA, FH, SH, V0 — нестандартные сальники для определенных условий эксплуатации, XA - без гайки.

Гермовводы также классифицируются по виду резьбы, типу корпуса, стойкости к внешним факторам.

Резьбы на сальниках бывают:

  • Метрическая М. EN60423. ГОСТ 9150-81. Размерный ряд гермовводов MG: МxX, где X — шаг резьбы, М = M6, M10, M12, М16, M20, M25, M32, M40, M50, M63, M75, M90.
  • Дюймовая PG. DIN40430. Размерный ряд сальников PG: PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48.
  • Трубная цилиндрическая G (PF). JIS B 0202. ISO 288-1. ГОСТ 6357-81. Размерный ряд сальников PF: PF1/4, PF3/8, PF1/2, PF3/4, PF1, PF1 1/4, PF1 1/2, PF2, PF2 1/2, PF3.
  • Трубная коническая NPT. ANSI B2.1. ГОСТ 6111-52. Размерный ряд сальников NPT: NPT3/8, NPT1/2, NPT3/4, NPT1, NPT1 1/4.

По типу корпуса сальники бывают литыми и разборными с возможностью смены уплотнителя. В качестве материала корпуса используется резина, нейлон, латунь, нержавеющая сталь, пластик. Пластиковые сальники обладают хорошей механической прочностью и стойкостью к внешним воздействиям. Благодаря дизайну зажимов, обеспечивают герметичное подключение и жесткую фиксацию всего диапазона размеров кабеля.

Нейлоновые сальники устойчивые к морской воде, слабым кислотам, маслам и жирам. Латунные компоненты встречаются редко, но незаменимы при высоких механических нагрузках. Металлические изделия высокопрочные, но нуждаются в защите от коррозии. Для герметизации в сальники из металла добавляются уплотнительные вставки из синтетической резины (вулканизированная резина).

По стойкости к агрессивным средам кабельные сальники бывают:

  • стандартные, не для специальных условий эксплуатации;
  • термо- и хладостойкие (SH);
  • термо- и нефтестойкие (FH);
  • негорючие (VO);
  • стойкие к сильным кислотам, кетонам, эфирам (AA);
  • антикоррозийные, стойкие к сильным кислотам, маслам (FA).

Выбирают сальники по диаметру условного прохода и методу прокладки кабеля. Существуют изделия под открытую прокладку, трубную разводку, бронированный кабель, для монтажа в металлорукаве. При готовом отверстии в оболочке также учитывают размер резьбы ввода.

Как заказать кабельные сальники

Компания ООО «ЭКТ» — единственный официальный поставщик кабельных сальников бренда AVC на российском рынке. В каталоге представлены только оригинальные товары этого и других ведущих производителей. Качество кабельных сальников подтверждают сертификаты и отзывы покупателей.

На сайте можно купить оптом с доставкой по стране кабельные сальники и другие комплектующие, а также разъемы, гайки, различные инструменты и аксессуары. В каждой карточке есть подробное описание сальников с характеристиками и сертификатами.

Для оформления заказа в интернет-магазине добавьте товары в корзину, укажите данные вашей компании, контакты для связи и выберите способ доставки. Доступно несколько вариантов: получение через DPD, самовывоз со склада в Москве или самостоятельный заказ транспортной фирмы. Оплата только по безналичному расчету.

Подробности уточняйте по телефону 8 800 775-42-02 или по электронной почте ect@ect.ru.
